 Photo au magnésium



R. LE PENNEC

11 rue du belvédère 39200 St-Claude



Expédition spéléologique en Chine A.K.L.(aventures karstiques lointaines)

Vu les dimensions des galeries des grottes chinoises, il nous à fallu trouver un éclairage plus puissant que nos flashs électroniques.

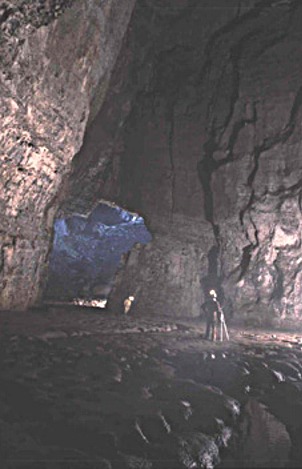

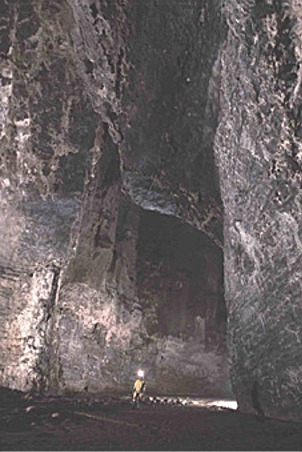

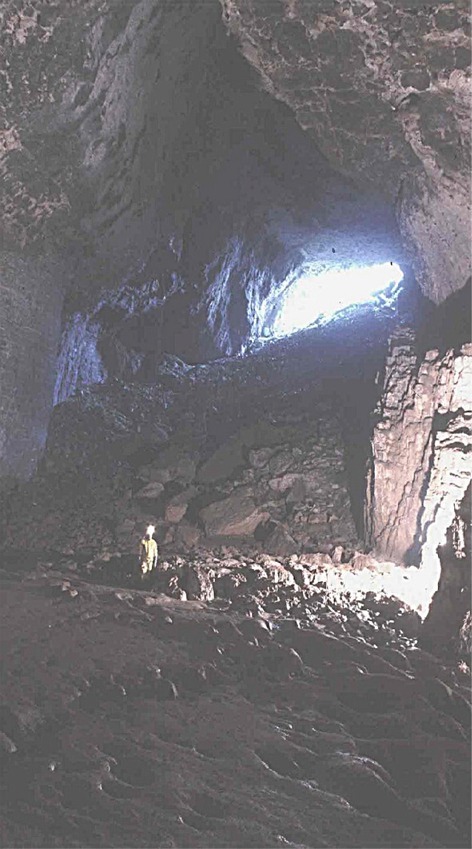

slide0014_image026.jpg (51430 octets)   slide0006_image016.jpg (56592 octets)  slide0005_image014.jpg (29880 octets)   slide0009_image022.jpg (40316 octets)   slide0007_image018.jpg (28048 octets)

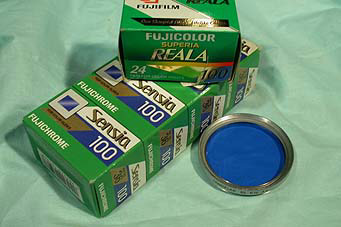

La méthode au magnésium n'est pas nouvelle ; je l'avais déjà pratiquée dans les années 70 avec Jean Colin DSCN5291.JPG (100534 octets)dans les grottes jurassiennesDSCN5290.JPG (51989 octets). A cette époque nous utilisions un film kodackrome 64 ASA lumière du jour et un filtre correcteur bleu DSCN5298.JPG (21573 octets). Malgré cette correction, les résultats donnaient tout de même des nuances orangées.

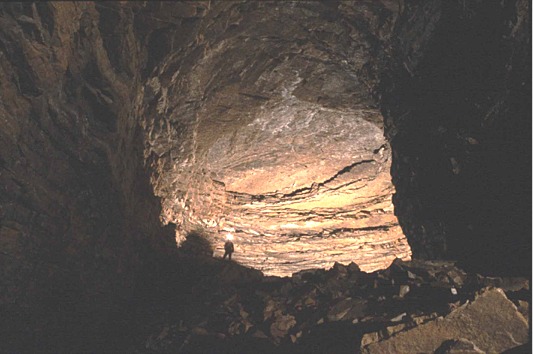

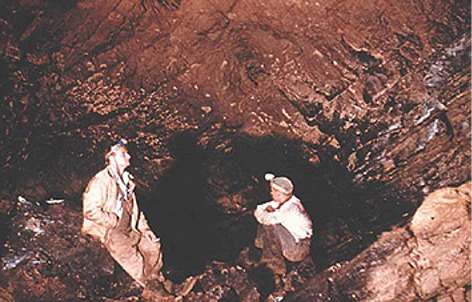

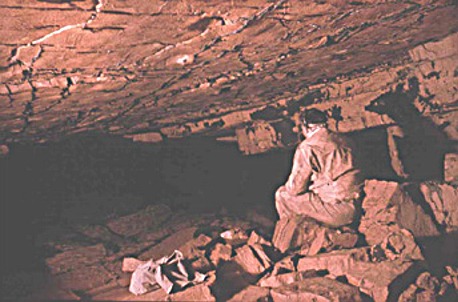

  Borne aux Caso.jpg (56804 octets)  les-foulles-3.jpg (56557 octets)  Les-Foulles-2.jpg (57238 octets)

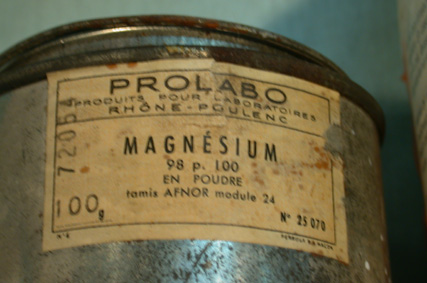

En Chine nous avons utilisé de la poudre de magnésium mélangée avec une proportion de 50 %, à du nitrate de baryum ; il existe d'autres formules, mais celle-ci donne de bons résultats.


Magnésium 50% - Nitrate de Baryum 50%

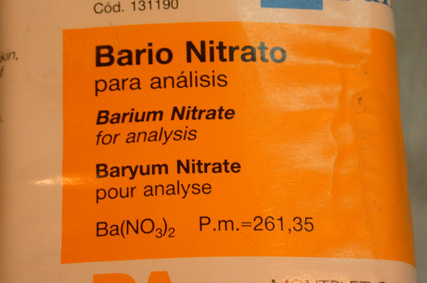

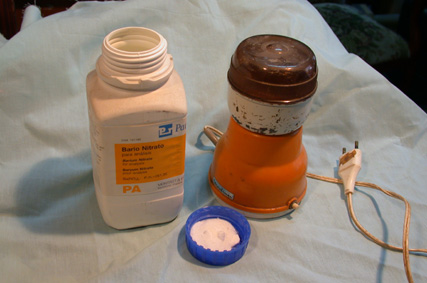

Le Nitrate de Baryum se présente sous forme de grain d’un millimètre de diamètre environ. Il faut le mettre en poudre avec le moulin à café de votre grand-mère.

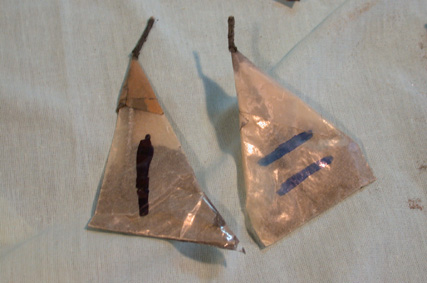

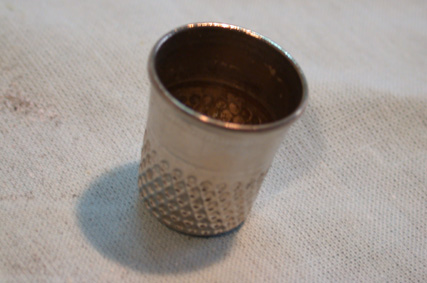

Les charges sont ensuite conditionnées dans des petits sachets en papier de 2 à 4 grammes de poudre. Pour ceux qui n'ont pas de bascule précise, la méthode des années 70 était 1 dé à coudre de bonne taille correspond à environ 2 grammes.

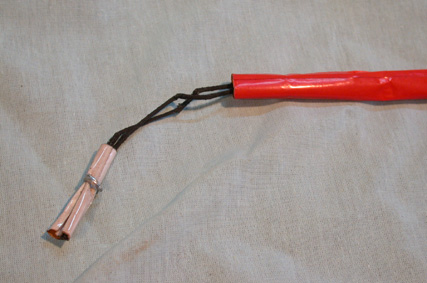

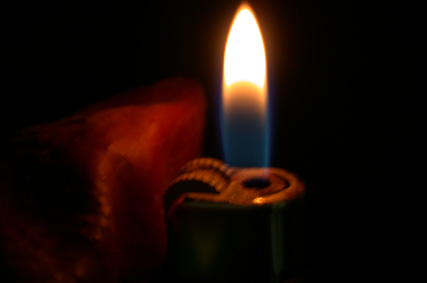

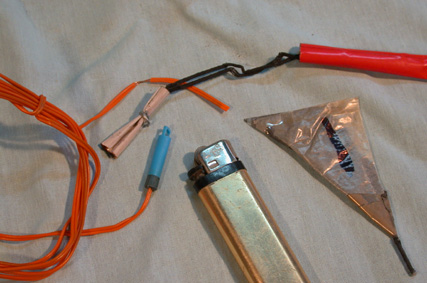

La mise à feu est faite avec de la mèche rapide style feux d'artifice. DSCN5187.JPG (83003 octets)  DSCN5191.JPG (93423 octets)  Le plus pratique est un briquet Ou un allumeur de feu d’artifice (inconvénient son prix et sa mise œuvre)

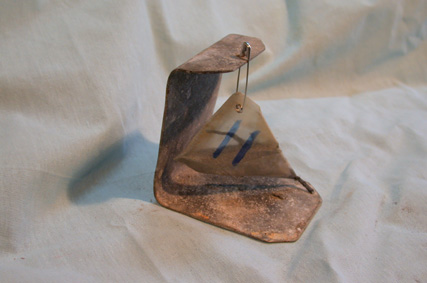

Les sachets son fixés à l’ aide d’ une épingle à nourrice, sur un support en tôle ou une assiette en aluminium pliée en angle droit, ce qui évite la projection du sachet lors de la mise à feu. Le dégagement de chaleur est très important.

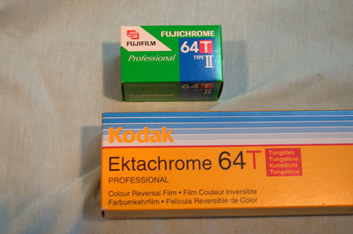

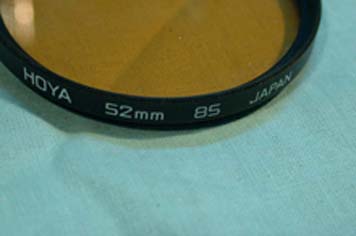

On utilise un film Ektachrome 64 T (tungstène), film pour lumière artificielle. Nous avons un bon rendu des couleurs et il n'y a pas besoin de filtre d'où un gain de deux diaphragmes. En plus ce film peut être utilisé en lumière du jour et avec flash électronique et donne de bons résultats en le filtrant avec un filtre orange 85.




Naturellement les photos se font en pause sur pied. Les personnages se placent au centre. pié2.jpg (35980 octets)

Appareil photo sur pied avec déclencheur souple

Vitesse en position pose B

Diaphragme entre 5,6 et 8 (pour un film de 64 asa)

L'éclairage se fait par deux ou trois charges qui ne doivent pas être dans le champ de la photo ou bien cachées derrière de gros blocs pour éviter l'éclat lumineux sur la photo. Une charge mise 2 à 3 mètres sur le côté, derrière l'appareil, donne une légère lumière en premier plan. On peut ainsi, quand il y a de grandes galeries horizontales, en mettant une charge tous les 20 à 35 mètres, éclairer sur environ 100 mètres de long. Dans les grandes salles, deux charges de 4 grammes éclairent 50 x 50 mètres.

L'ouverture de l'appareil était souvent d'un diaphragme de 5,6 à 8.


La technique de déclenchement de l'appareil photo est appelée "technique 1,2,3,4" :

1 - prêt ;

2 - ouverture de l'obturateur de l'appareil ;

3 - mise à feu des charges de magnésium ;

4 - fermeture de l'obturateur de l'appareil.

Précautions : cette technique, peut présenter quelques risques.

1) Ne pas tasser les sachets de magnésium qui alors provoqueraient une petite explosion.

2) La personne qui allume la mèche doit avoir une paire de gants  pour éviter les brûlures, ça peut faire très mal.

3) La personne ne doit absolument pas regarder la charge : l'éblouissement est très important.

4) la personne doit faire attention après le départ des charges car il nous est arrivé plusieurs fois d'avoir quelques trous dans nos combinaisons, par brûlures dues à des projections de magnésium ou du sachet.

5)Quand on allume une charge, veiller à éloigner les autres doses car il nous est arrivé que des charges placées à un mètre s'allument à ce moment ; il est préférable de les stocker dans une boite.

LES FORMULES

  Poudre N° 1 Aluminium 22 g Magnésium 12g Chlorate de potassium

Poudre N° 2 Magnésium 50g Nitrate de thorium pur 50g

Poudre N° 3 Magnésium 50g Nitrate de baryum 50g

Conclusion : malgré l'archaïsme de cette technique, les résultats sont impressionnants.

Bibliographies

biblio.jpg (62881 octets) M.Déribéré LA PHOTOGRAPHIE SPELEOLOGIQUE Les éditions Prisma Paris 1952 ?

LA PHOTOGRAPHIE AUX POUDRES ECLAIRANTES, 1960?

R. Le Pennec PHOTOGRAPHIE AU MAGNESIUM Spelunca N° 74 , 1999

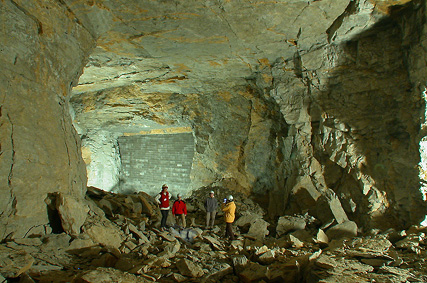

  DSCN5307.JPG (132456 octets)   La première photo au magnesium faite avec un appareil numérique, modèle COOLPIX, réglage en manuel, diaphragme 6,2, temps de pose de 8 s, suffisant pour la mise à feu des charge avec la méthode 1 - 2 - 3  4. (lors du congrès de Hauteville (Ain) - mars 2004)

                                                                                                                                                            R. Le Pennec 2004

Photo magnésium CHINE 1997 et1999

chine-10s.jpg (197906 octets)  chine-11s.jpg (100042 octets)  chine-12s.jpg (146986 octets)  chine-13s.jpg (145501 octets)  chine-14s.jpg (219526 octets)  chine-15s.jpg (180631 octets)  chine-16s.jpg (199798 octets)

chine-17s.jpg (215129 octets)  chine-18s.jpg (239004 octets)  chine-4s.jpg (150799 octets)  chine-5s.jpg (191106 octets)  chine-6s.jpg (187660 octets)  chine-7s.jpg (153445 octets)  chine-9s.jpg (197329 octets)
